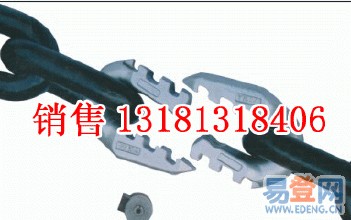

弧齒環的高清圖
弧齒環的安裝圖片：
結構特點：
1、本產品是一種新型的弧形齒接鏈環，接鏈環的頂圓和根圓采用同圓不同心結構；
2、接鏈環中間裝有一個鎖銷，安裝十分方便；
3、平環、立 環均可安裝使用。
| 尺寸和機械性能 |
| 規格 mm |
主要尺寸 |
重量 Kg |
試驗負荷 kN |
試驗負荷下最大伸長率 % |
最小破斷負荷 kN |
|||||
| d1 | R | L | m | h | c | |||||
| 18×64 | 22 | 29 | 102 | 66 | 22 | 46 | 1.1 | 320 | 1.2 | 370 |
| 22×86 | 26 | 37 | 130 | 94 | 26 | 44 | 1.3 | 480 | 1.2 | 550 |
| 24×86 | 28 | 39 | 134 | 84 | 28 | 44 | 1.5 | 570 | 1.2 | 660 |
| 26×92 | 30 | 44 | 144 | 94 | 32 | 50 | 1.9 | 640 | 1.2 | 770 |
| 30×108 | 34 | 49 | 168 | 108 | 35 | 60 | 2.8 | 850 | 1.2 | 1020 |
| 34×126 | 38 | 54 | 194 | 118 | 40 | 68 | 4.3 | 1100 | 1.2 | 1300 |
| 38×137 | 41 | 58 | 213 | 132 | 45 | 72 | 5.5 | 1360 | 1.2 | 1630 |
| 42×152 | 50 | 65 | 238 | 170 | 45 | 66 | 8 | 1660 | 1.2 | 2000 |
